Удобный, легкий по весу и установке комплект из мощного современного полетного контроллера f4, регуляторов скорости 4-в-1 с токоотдачей 33А (до 38А в пике на 10 сек) и цифровыми протоколами вплоть до Dshot600, FPV-передатчика с изменяемой мощностью от 0 до 350mW и качественной камеры микро-формата с CCD матрицей и широкоугольной линзой 2.3 мм.

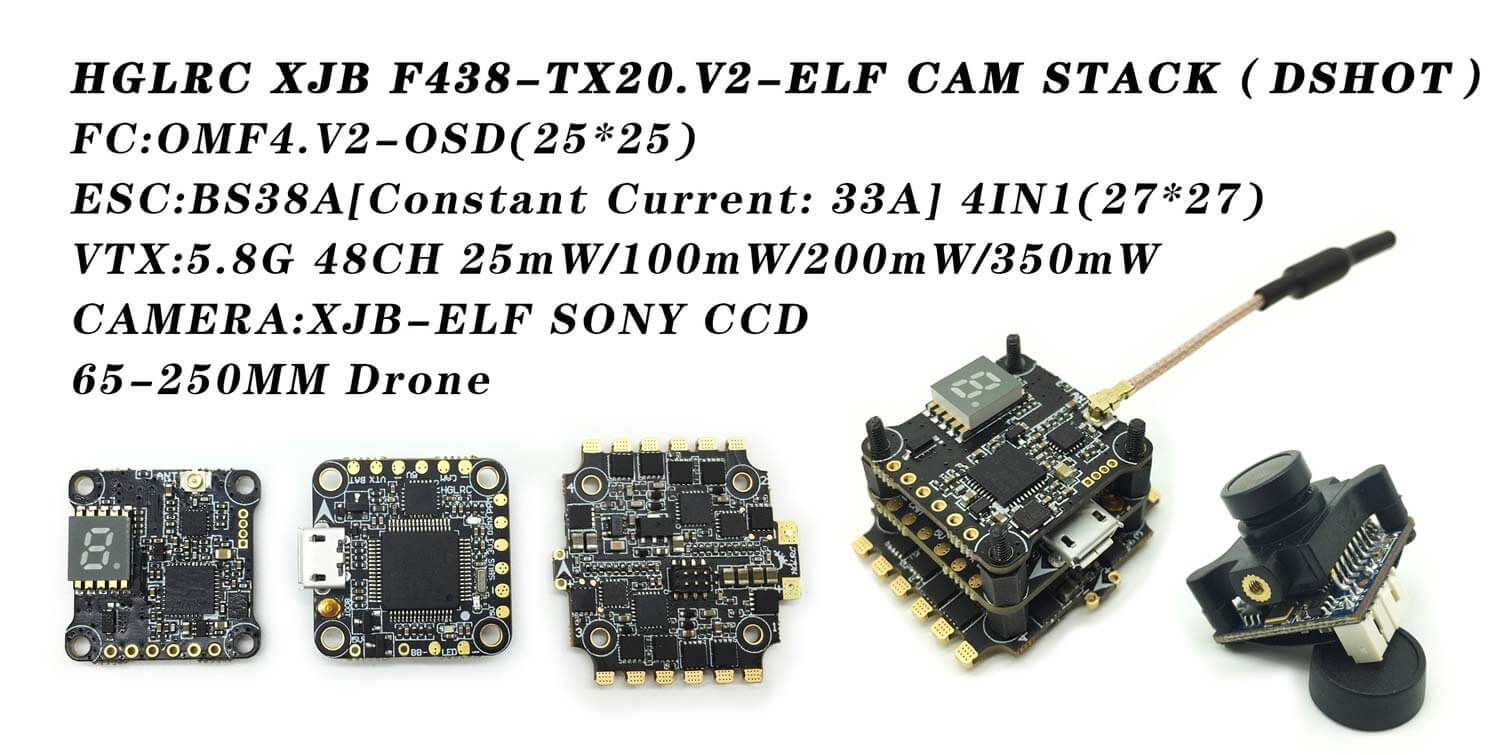

Комплект HGLRC XJB F438-TX20 V2 ELF CAM — 33A BlHeli_S
111 $ 79 $
111 $ 79 $
Универсальный мощный набор с посадочными местами 20х20 мм для FPV-квадрокоптеров размером от 65 до 250 мм.
- Полетный контроллер F4 STM32F405RGT6 BEC 5V@3A
- Регулятор скорости 4-в-1 33А BLheli_S Dshot600
- FPV-передатчик PIT/25mW/100mW/200mW/350mW
- Микро FPV-камера 1/3″ SONY Super HAD II CCD с линзой 2.3 мм

Спецификация HGLRC XJB F438-TX20 V2 ELF CAM
- Бренд: HGLRC
- Наименование комплекта: HGLRC XJB F438-TX20 V2 (F4 FC с 33A ESC, VTX 48CH 25/100/200/350mW и камера XJB-ELF)
- Посадочные отверстия тауэра: 20×20 мм
- Общий вес: 16.4g
- Применение: для рам 65 мм-250 мм
HGLRC XJB-ELF FPV-камера
- Сенсор: 1/3″ SONY Super HAD II CCD
- Разрешение по горизонтали: 600TVL
- Объектив: 2.3 мм
- FOV (угол обзора): 120 град (2.3 мм)
- Система: PAL / NTSC
- Сигнал/Шум: >60dB(AGC OFF)
- Скорость электронного затвора: PAL: 1/50 ~ 100,000; NTSC: 1/60 ~ 100,000
- AutoGain Контроль (AGC): Да
- Компенсация Back light (BLC): Да
- Минимальное освещенность: 0.01Lux/1.2F
- WDR: D-WDR
- DNR: 2DNR
- День/Ночь: Color / Auto / B&W
- Питание: DC от 5 до 36V
- Вес: 5.6g
- Размер: 19x19x19 мм
Верхний уровень тауэра: передатчик 5.8G 48CH 25/100/200/350mW VTX
- Выходная мощность: PIT/25mW/100mW/200mW/350mW изменяемая
- Метод упраления: BFOSD control (RX) / Кнопка
- Питание: 7-26V, BEC 5V-1A, 240mA—-350mW
- Система: NTSC/PAL
- Антенна: IPEX
- Частота: 5.8GHz, 6 групп на 48 channels с Raceband: 5362-5945 MHZ
- Размер: 24х24мм
- Посадочные отверстия: 20х20 мм
- Вес: 2.4g
Средний уровень тауэра: Micro F4 полетный контроллер (DShot версия)
- MPU: MPU6000-SPI
- CPU: STM32F405RGT6, dual 8K
- Black Box: Flash 16M
- Поддержка питания: 2-4S Lipo
- Встроенное Betaflight OSD
- BEC: 5V@3A
- Размер: 25×25 мм
- Посадочные отверстия: 20х20 мм (M2)
- Вес: 3.7 г
- Поддержка Subs/PPM/DSMX
Нижний уровень тауэра: регулятор скорости 33A 2-4S 4-в-1 ESC
- Поддержка питания: 2-4S Lipo
- Постоянный ток: 33A
- Пиковый ток: 38A
- Наличие BEC: Нет
- Прошивка: BLheli_S
- Размер: 27×27 мм (основная плата), 32×32 мм (включая контакты моторов)
- Посадочные отверстия: 20х20 мм (M2)
- Вес: 4.7 г
- CPU: SILABS EFM8BB2 48MHZ
- MOS Tube: TOP QUALITY MOSFET
- Поддержка протоколов Damped Mode, Oneshot125, Oneshot42, Multishot, Dshot150, Dshot300, Dshot600, forward/reverse
Комплектация
- 1x 600TVL микро FPV-камера
- 1x Micro F4 полетный контроллер AIO OSD BEC
- 1x 33A BL_S 4-в-1 ESC бесколлекторный регулятор скорости
- 1x 48CH 25/100/200/350mW VTX FPV-передатчик
- 1x конденсатор
- 1x диполь-антенна
- 1x набор крепежных винтов

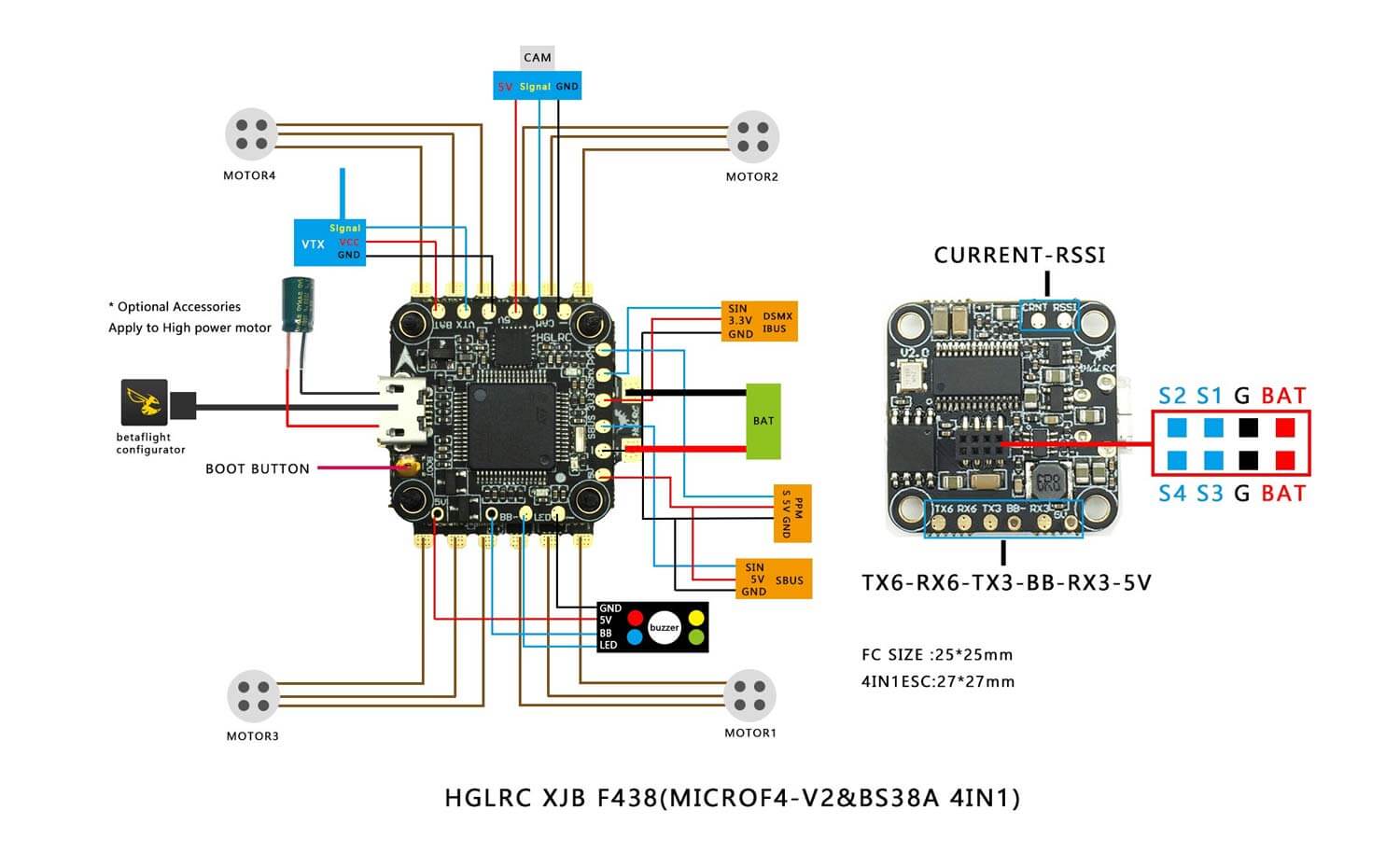

Схема подключения HGLRC XJB F438-TX20 V2 ELF CAM
